CD5116/CYT5116 國產軍工級電源PWM控制驅動器完美替代TI/LM5116

更新時間：2023-9-25 14:55:51??????瀏覽數量：

品牌：CYT
型號：CD5116/CYT5116
市場價： ~~200~~ 優惠價： 1

特性：峰值電流模式控制 ? 高達100V的寬工作范圍 ? 低關斷靜態電流(< 10μA) ? 3.5A峰值柵極驅動 ? 獨立工作或同步頻率最高可達1 MHz ? 可選二極管仿真模式 ? 從1.215 V到80 V的可編程輸出

產品介紹

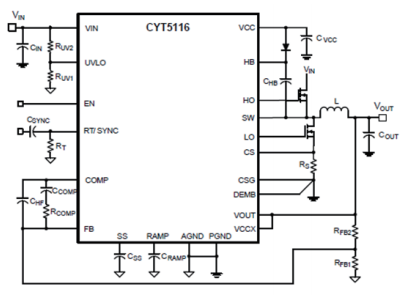

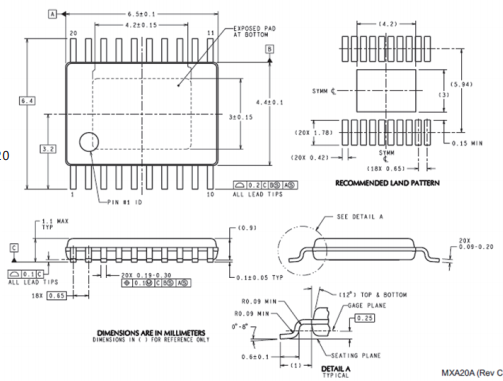

CYT5116是一款用于高壓或大范圍變化輸入電源供電的降壓穩壓器應用的同步降壓控制器。該控制方法基于采用一個仿真電流斜坡的電流模式控制。電流模式控制可提供了固有的線路前饋、逐周期電流限制和簡化的環路補償。仿真控制斜坡的使用減少了脈寬調制電路的噪聲靈敏度，從而實現高輸入電壓應用中所必需的對極小占空比的可靠控制。工作頻率可在從50kHz到1MHz之間編程。CYT5116使用自適應死區時間控制來驅動外部高側和低側 NMOS功率開關。用戶可選二極管仿真模式可實現斷續模式運行，以提高輕負載時的效率。低靜態電流關斷禁用控制器，并且消耗的總輸入電流少于 10μA。額外特性包括一個高壓偏置穩壓器、用于提高效率的自動切換至外部偏壓、熱關斷、頻率同步、逐周期限流限制和可調線路欠壓閉鎖。該器件為HTSSOP20封裝，底部裸露部分可連接到焊盤，以增強散熱。

? 峰值電流模式控制 ? 高達100V的寬工作范圍 ? 低關斷靜態電流(< 10μA) ? 3.5A峰值柵極驅動 ? 獨立工作或同步頻率最高可達1 MHz ? 可選二極管仿真模式 ? 從1.215 V到80 V的可編程輸出

? 電壓基準精度1.5% ? 可編程電流限制 ? 可編程軟啟動 ? 可編程輸入欠壓鎖定 ? 自動切換至外部偏置電源 ? HTSSOP20 封裝 ? 熱關斷
