S4120 S4425S S4525S S4526S 開關調色溫驅動芯片

更新時間：2021-1-9 12:15:46??????瀏覽數量：

品牌：芯飛凌SDS
型號：S4422 S4422S S4435 S4435S S4225S S4225TS S4225B S4425S S4522 S4525S S4526S S4526RS S4120 S4120T S4120P S4120R S4320
市場價： ~~$article_wine$~~ 優惠價： $article_net$

特性：S4422 S4422S S4435 S4435S S4225S S4225TS S4225B S4425S S4522 S4525S S4526S S4526RS S4120 S4120T S4120P S4120R S4320

產品介紹

? 第四代內置晶閘管開關調色控制芯片

? 集成高壓JFET供電，無需供電電阻及電容

? 采樣腳內置高壓電阻檢測網絡，只需加一保護電阻， 8~60串輸出外圍通用，方便做半成品客戶備貨

? 兼容低PF隔離和非隔離、高pF等應用，可用于DOB

? 內置時鐘計時11S左右復位，一致性好

? 采用SOP8封裝，管腳兼容S4225x，可共用PCB板

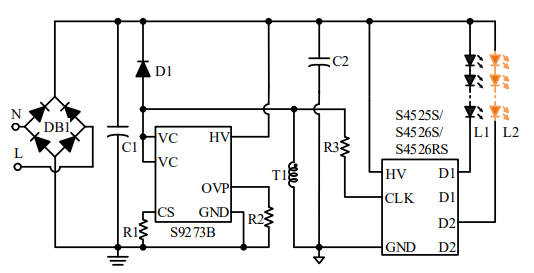

S452x系列兼容性更強，將可逐步替換S4225S\S4225B\S4425S

型號	切換順序	功率	封裝	類別	備注
型號	切換順序	功率	封裝	類別	備注
S4120	L1→L2→(L1+L2)/2	/	SOT23-6	不帶記憶開關調色溫	外驅晶閘管或MOS管，用于大電流調色應用
S4120R	(L1+L2)/2→L1→L2	/	SOT23-6	不帶記憶開關調色溫	外驅晶閘管或MOS管，用于大電流調色應用
S4120T	L1→L2	/	SOT23-6	不帶記憶開關調色溫	外驅晶閘管或MOS管，用于大電流調色應用
S4220R	L1→L2→(L1+L2)/2		SOP8	單功率，內置30V0.6Ω功率管	三代低壓方案，零外圍
S4220T	L1→L2→(L1+L2)/2		SOP8	單功率，內置30V0.6Ω功率管	三代低壓方案，零外圍
S4223B	L1→L2→(L1+L2)		SOT23-6	功率疊加開關調色	適合2、4、6驅
S4223T	L1→L2		SOT23-6	功率疊加開關調色	檢測AC信號
S4225S	L1→L2→(L1+L2)/2		SOP8	單功率，內置400V1A晶閘管	功率管合封，腳位兼容
S4225T	L1→L2→(L1+L2)/2		SOP8	單功率，內置400V1A晶閘管	功率管合封，腳位兼容
S4233	L1→L2→L3→(L1+L2+L3)		SOT23-6	功率疊加開關調色	適合2、4、6驅
S4233R	(L1+L2+L3)→L1→L2→L3		SOT23-6	功率疊加開關調色	適合2、4、6驅
S4233RB	(L1+L2)→L1→L2		SOT23-6	功率疊加開關調色	適合2、4、6驅
S4320	L1→L2→(L1+L2)/2		SOT23-6	不帶記憶開關調色溫	搭配高PF調色，S4120的升級版
S4322S	L1→L2→(L1+L2)	＜9W	SOP8	功率疊加開關調色	單電源功率疊加，燈珠串聯，用于6+3/2W，12+6/4W等
S4323S	L1→L2→(L1+L2)	＜18W	SOP8	功率疊加開關調色	單電源功率疊加，燈珠串聯，用于6+3/2W，12+6/4W等
S4324S	L1→L2→(L1+L2)		SOP8	功率疊加開關調色	單電源功率疊加，燈珠串聯，用于6+3/2W，12+6/4W等
S4420S	(L1+L2)/2→L1→L2		SOP8	不帶記憶開關調色溫	Pin2Pin S4220S
S4420	(L1+L2)/2→L1→L2		SOT23-6	不帶記憶開關調色溫	Pin2Pin S4220O
S4421S	L1→L2→(L1+L2)/2		SOP8	不帶記憶開關調色溫	必須串電阻
S4421	L1→L2→(L1+L2)/2		SOT23-6	不帶記憶開關調色溫	必須串電阻
S4422S	L1→L2→(L1+L2)/2	3-7W	SOP8	單功率，內置45V2.2Ω功率管	搭配非隔離，隔離或阻容
S4422O	L1→L2→(L1+L2)/2	3-7W	SOT23-5	單功率，內置45V2.2Ω功率管	搭配非隔離，隔離或阻容
S4425S	L1→L2→(L1+L2)/2		SOP8	單功率，內置400V1A晶閘管	省MLCC電容及電阻，Pin2Pin S4225S
S4435S	L1→L2→(L1+L2)/2	7-18W	SOP8	單功率，內置80V2Ω功率管	搭配非隔離，隔離或阻容
S4435O	L1→L2→(L1+L2)/2	7-18W	SOT23-5	單功率，內置80V2Ω功率管	搭配非隔離，隔離或阻容
S4522S	L1→L2→(L1+L2)	8-36W	SOP8	單功率，內置400V0.8A晶閘管	搭配線性，調色順序外部可調
S4523A	L1→L2→(L1+L2)		SOT23-5	功率疊加開關調色	雙路或多路開關調色，集成高壓供電和檢測，零外圍,單壓
S4523B	L1→L2→(L1+L2)		SOT23-5	功率疊加開關調色	雙路或多路開關調色，集成高壓供電和檢測，零外圍，全壓
S4523RB	(L1+L2)→L1→L2		SOT23-5	功率疊加開關調色	雙路或多路開關調色，集成高壓供電和檢測，零外圍
S4525S	L1→L2→(L1+L2)/2	8-50W	SOP8	單功率，內置400V1A晶閘管	第四代中大功率調色芯片，集成高壓JFET供電
S4526RS	(L1+L2)/2→L1→L2	8-60W	SOP8	不帶記憶開關調色溫	第四代中大功率調色芯片，集成高壓JFET供電
S4526S	L1→L2→(L1+L2)/2	8-60W	SOP8	不帶記憶開關調色溫	第四代中大功率調色芯片，集成高壓JFET供電
