OC5219 5-30V低壓LED恒流1A驅動芯片

更新時間：2021-7-14 11:34:48??????瀏覽數量：

品牌：OCX
型號：OC5219
市場價： ~~$article_wine$~~ 優惠價： $article_net$

特性：◆最大輸出電流：1A ◆高效率：96% ◆優異的負載調整率和線性調整率 ◆高端電流檢測 ◆最大輝度控制頻率：20KHz ◆滯環控制，無需環路補償 ◆最高工作頻率：1MHz ◆電流精度：±3% ◆寬輸入電壓：5.5V~30V

產品介紹

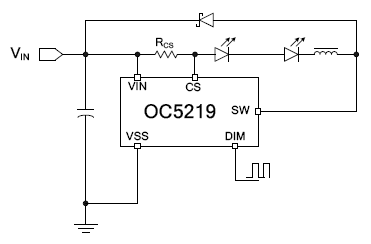

OC5219 是一款連續電感電流導通模式的降壓型LED 恒流驅動器，用于驅動一個或多個LED 燈串。OC5219 工作電壓從5.5v 到30v，提供可調的輸出電流，最大輸出電流可達到1A。根據不同的輸入電壓和外部器件，OC5219 可以驅動供高達數十瓦的LED。OC5219 內置功率開關，采用高端電流檢測電路，以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3v時輸出關斷，進入待機狀態。OC5219 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。OC5219 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高LED工作壽命，OC5219 采用專利的恒流電路具有優異的負載調整率和線性調整率。OC5219 采用SOT89-5 封裝。
