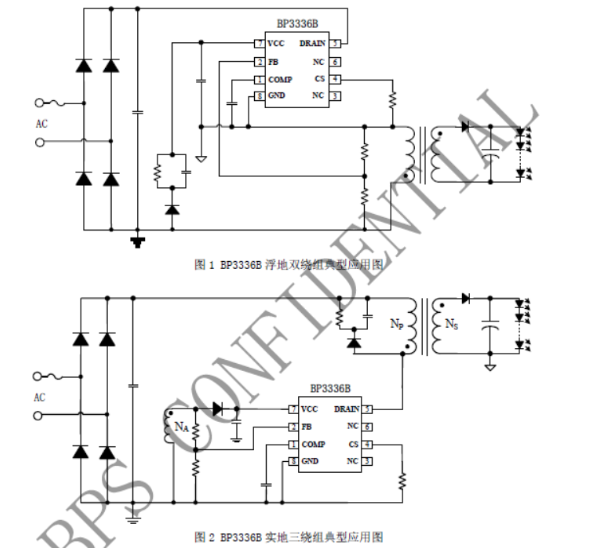

BP3336B,BP3336D 高PF隔離恒流驅動芯片 18W方案
產品描述：
BP3336D 是一款單級 APFC 的高精度原邊反饋 LED恒流驅動器，內置 650v 高壓 MOSFET，適用于90Vac-277Vac 全范圍輸入電壓。 BP3336D 芯片采用固定導通時間的控制機制，能夠?qū)崿F(xiàn)高功率因數。內置 THD 優化模塊可以進一步降低了 THD，針對全電壓輸入,可以實現 THD<15%。開關工作在臨界導通模式，降低開關損耗及 EMI。
優勢 輸入 90-277Vac 高 PF 低 THD(PF>0.9，THD<15%) 支持雙繞組 Flyback 拓?fù)洌瑹o需輔助繞組 內置高壓啟動，啟動時間<500ms 高精度電流參考(+/-3%) 優異的線性、負載調整率 臨界導通模式 低工作電流 VCC 欠壓鎖定 逐周期限流 輸出開路/短路保護 過溫降電流 支持 SOP-8 封裝
應用領域 LED 內置/外置電源 燈管驅動
| 產品型號 | 封裝 | MOS內阻 | MOS耐壓 | 反激/升降壓 | 內置保護 | 輸出功率 @Vin:85V-265V（W) | 輸出功率 @Vin:176V-265V(W) |
| BP3336B | SOP8 | 4.8Ω | 650V | Y | OTP/OVP | <10W | <16W |
| BP3336D | SOP8 | 2.15Ω | 650V | Y | OTP/OVP | <13W | <18W |
| BP3337E | DIP7 | 1.1Ω | 650V | Y | OTP/OVP | <24W | <40W |
| BP3339 | SOP8 | / | / | Y | OTP/OVP | - | - |
