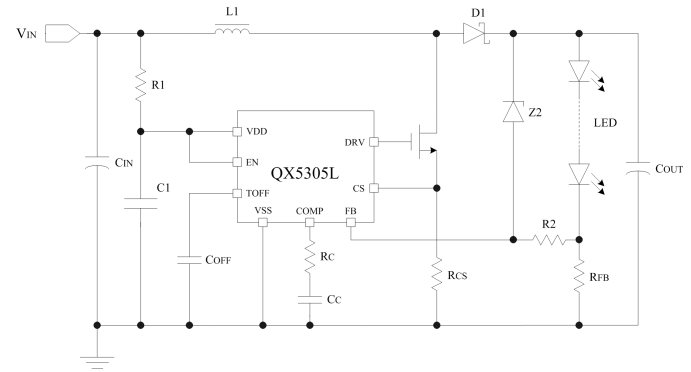

QX5305L是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。QX5305L內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈串的恒流驅動。

QX5305L采用固定關斷時間的控制方式，其工作頻率最高可達350KHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積。關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

QX5305L通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在EN端加PWM信號，還可以進行LED燈調光。

QX5305L采用SOP8封裝。

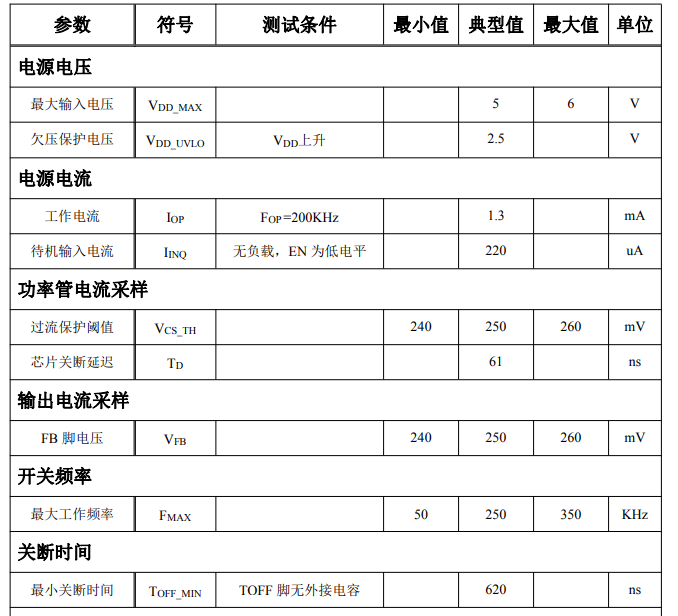

特點

寬輸入電壓范圍：3.6V~100V

高效率：可高達95%

最高工作頻率：350KHz

CS限流保護電壓：250mV

FB電流采樣電壓：250mV

芯片供電欠壓保護：2.5V

關斷時間可調

外置頻率補償腳

內置VDD穩壓5.5V

應用領域

LED燈杯

電池供電的LED燈串

平板顯示LED背光

大功率LED照明
