OCP8230是一款高性能恒流、恒壓的原邊反饋控制器，適用于各種低功耗AC/DC充電器和適配器應用場合。該控制器采用原邊反饋控制機制，無需光耦和TL431即可以實現高精度的電壓輸出。在恒流控制模式中，可以通過改變與CS管腳連接的Rcs電阻阻值來調節輸出電流大小。在恒壓控制模式下，OCP8230使用了多種工作模式以得到高轉換效率和小的音頻異響。

OCP8230內置輸出線損補償，并可以通過修改反饋電阻阻值調整補償比例，以達到適應各種不同輸出導線線損要求，可以有效的補償輸出電流在輸出線上引起的線損壓降。在恒流模式和重負載下OCP8230工作于PFM，而在輕載和中度負載下同時減小Ipeak和工作頻率，以?xún)?yōu)化轉換效率，避免音頻異響。

OCP8230具有多重的保護功能，包括輸出開路\短路保護、VCC過壓保護，過溫保護等。

特點：原邊反饋，省431，光耦集成800V功率管空載功耗≤75mW，全范圍恒壓恒流精度±5%，PWM+PFM多模式混合控制內置過流，過壓多種保護電路

應用：手機、平板，便攜式設備等的適配器、充電器，LED驅動電源

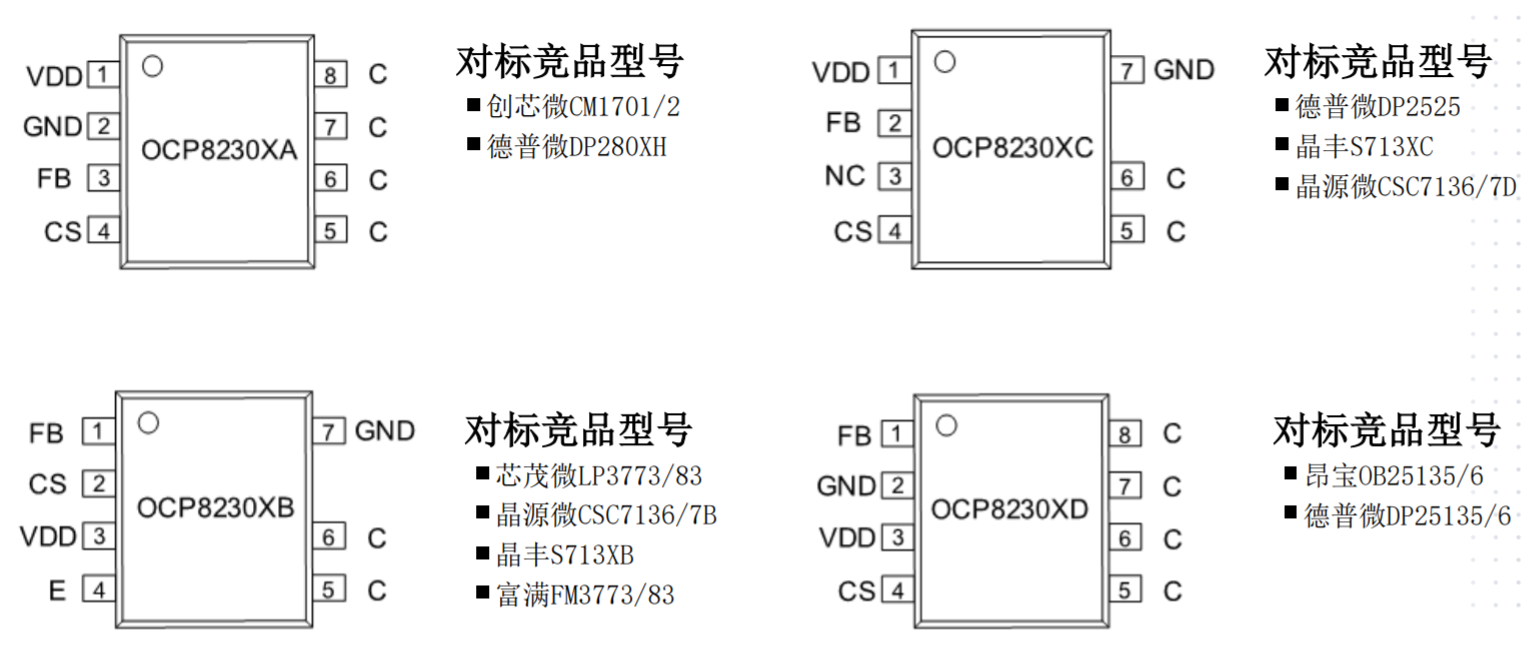

可直接替代型號如下：

OCP8230XA 替代：創芯微CM1701/2，德普微DP280XH

OCP8230XB 替代：芯茂微LP3773/83，晶源微CSC7136/7B，晶豐S713XB，富滿FM3773/83

OCP8230XC 替代：德普微DP2525，晶豐S713XC，晶源微CSC7136/7D

OCP8230XD 替代：昂寶OB25135/6，德普微DP25135/6
