CD5020A,電流模式PWM控制器芯片 純國產替代 LM5020A
產品描述：
CD5020A 是一款高壓脈寬調制(PWM) 控制芯片，它包含實現單端拓?fù)潆娫崔D(zhuǎn)換的 所有功能。CD5020A采用電流模式控制， 簡化了環路補償設計。 CD5020A 包括一個高壓啟動穩壓器， 可在高達100V的寬輸入電壓范圍內運行。 該P(yáng)WM芯片是專為高速振蕩器設計的，頻 率范圍最高1MHz，總傳播延遲小于100ns。 該芯片還包含誤差放大器、高精度反饋基準、 欠壓保護、逐周期過流保護、斜坡補償、軟 啟動、振蕩器同步能力和過熱保護功能。

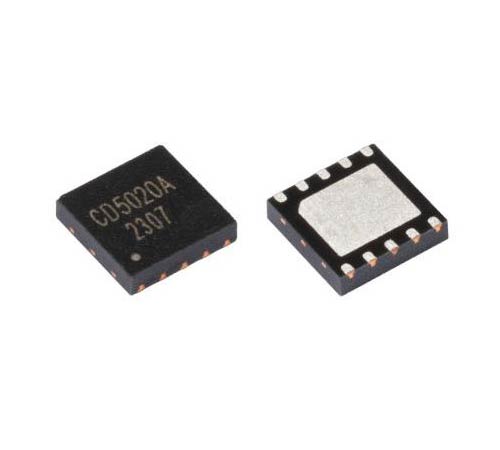

產品特征 ? 內置啟動穩壓器 ? 誤差信號放大器 ? 高精度基準電壓 ? 可調軟啟動 ? 1A峰值驅動電流 ? 最大占空比限制80% ? 可調輸入欠壓保護 ? 逐周期過流保護 ? 斜坡補償 ? 單電阻設置振蕩器頻率及同步功能 ? 前沿消隱 ? 過熱保護 ? 封裝形式：VSSOP10、WSON10
應用領域 ? DC/DC電源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
