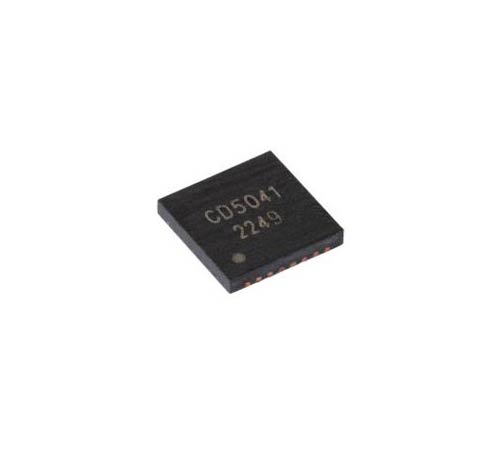

CD5041,級聯拓?fù)涞腜WM控制器芯片,國產LM5041
產品描述：

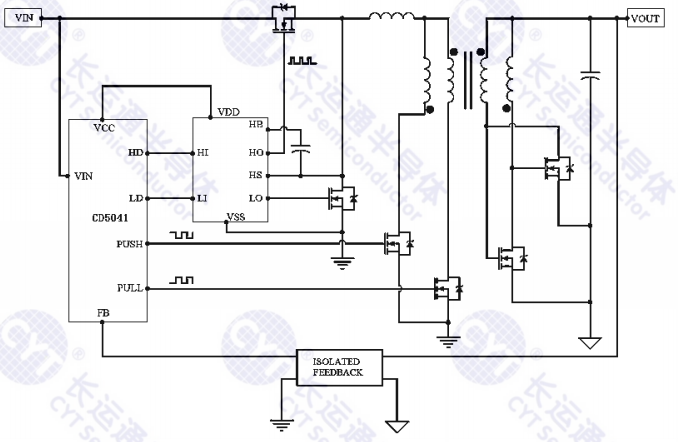

CD5041級聯PWM控制器包含實現電流饋 電或電壓饋電推挽或橋式功率轉換器所需的 所有功能。這些“級聯”拓?fù)浞浅＿m合多輸出 和更高功率的應用。 CD5041的四個控制輸出包括：降壓級控 制（HD和LD）和推挽控制輸出（PUSH和 PULL）。 推挽輸出在降壓級開關頻率的一半時以 標稱占空比的50％驅動，并且可以配置為交 疊時間（電流饋電應用）或死區時間（電壓 饋電應用）。

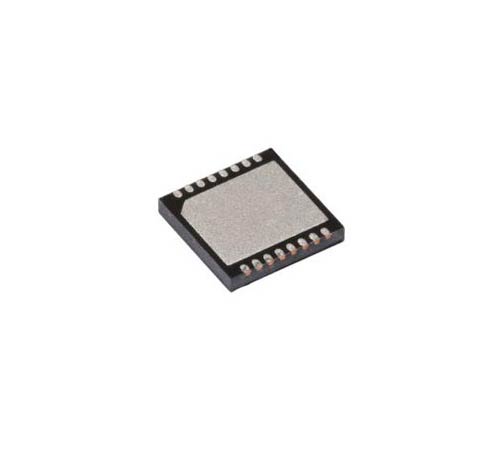

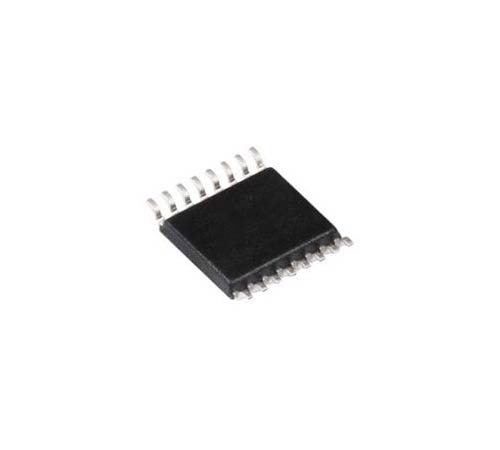

產品特征 ? 內部啟動偏置穩壓器 ? 具有可調遲滯的可編程輸入欠壓鎖定 ? 電流控制模式 ? 內部誤差放大器 ? 逐周期過流保護 ? 前沿消隱 ? 可編程推挽交疊或死區時間 ? 內置1.5A推挽式柵極驅動器 ? 可編程軟啟動 ? 具有同步功能的可編程振蕩器 ? 過熱保護 ? 精確基準電壓 ? 封裝形式：TSSOP16、WSON16
應用領域 ? DC/DC模塊電源 ? 多路輸出電源轉換器 ? 42V汽車系統
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
