LIS9452U非隔離聲光控LED開關控制方案

更新時間：2021-8-17 10:15:19??????瀏覽數量：

品牌：BPS晶豐
型號：LIS9452U
市場價： ~~$article_wine$~~ 優惠價： $article_net$

特性：LIS9452U非隔離聲光控延遲開關&降壓型LED驅動集成控制器,檢測環境聲音、環境光開關延遲功能，內置550V高壓MOS ，采用SOP-7封裝

產品介紹

內置550V高壓MOS ? 采用SOP-7封裝

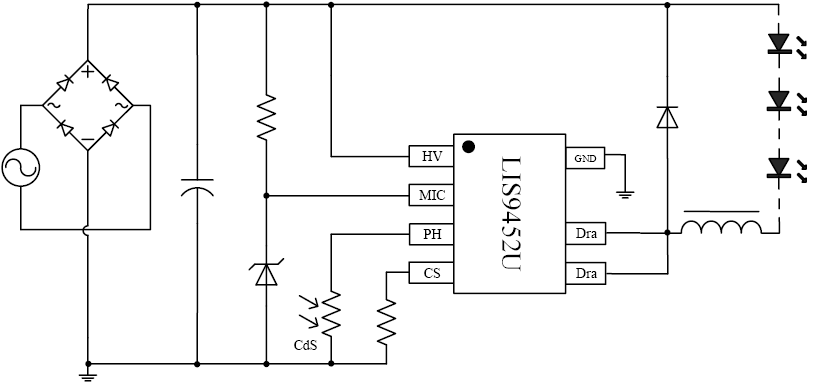

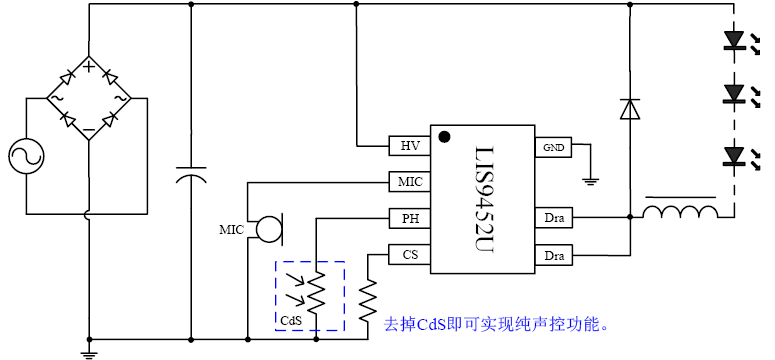

LIS9452U是一款具有自主知識產權的業內獨創的集成聲光傳感控制和LED恒流驅動于一體的單片聲光傳感控制芯片，適用于降壓式非隔離應用場合，通過采用多項專利控制技術，使得系統架構得到了最大程度的精簡。LIS9452U工作在電感電流連續模式，無需輸出濾波電容，負載的紋波電流依然能保持較低水平；同時相比電流斷續模式，峰值電流更小，有效電流更小，因此器件損耗更低，使系統 能夠輕松達到95%以上的效率。LIS9452U采用了專利的輸出恒流技術，保證輸出電流不隨電感量和 LED 工作電壓的變化而變化，實現優異的負載調整率。LIS9452U集成了高壓啟動和高壓供電功能，無需啟動電阻或供電繞組。 LIS9452U還集成了完善的保護功能，包括輸入電流的逐周期過流保護，電流檢測管腳的開路保護，輸出電流過溫調節功能，以及輸出端短路保護等。 LIS9452U同時具備了檢測環境聲音、環境光的功能。芯片外圍除了必需的感應器件，無需增加其他元件，即可實現聲光控開關延遲功能：在明亮的環境中，LED燈始終保持不亮的狀態；在黑暗的環 境中有聲音則LED燈亮，延遲一段時間后關燈，非常適合樓道燈、廚衛燈等應用場合。LIS9452U也可方便應用于純聲控?zé)?，此時僅需在聲光控?zé)舻幕A(chǔ)上去掉光敏元件即可；另外LIS9452U也可用于純光控的戶外燈、庭院燈等場合，并且外圍極度精簡。典型的聲光控或純聲控，以及純光控的應用圖如下：

LIS9452U 是專用于聲光控?zé)舻男酒?，集聲控、光控、延時及恒流驅動技術為一體，通過外圍簡單的聲音感應元件和光感元件，即可實現聲光控?zé)艄δ堋０滋旃饩€較強時，受光控自鎖，有聲響也不亮燈；當 傍晚環境光線變暗后，自動進入待機檢測聲音狀態，檢測到聲音信號時 LED 亮燈，延時一段時間后 LED 燈自動關滅。當 LIS9452U 的 PH 腳為低電平時，芯片處于鎖定狀態，系統設計時可用此性能通過光敏元件，實現白天光線較強時的自鎖功能，即白天光線較強時即使有聲音 LED 燈也不亮。LIS9452U 的 MIC 腳接駐極體麥克風的輸出來檢測聲音信號，在 LIS9452U 的 PH 腳為高電平的情況下，檢測到聲音信號時 LED 燈亮，延時一段時間后再度滅燈。LED 燈亮的持續時間由芯片內部固定，約為 20 秒。光感元件可采用光敏電阻或者光敏二極管、光敏三極管等。在聲光控感應燈應用場合，光敏器件的位置只要能感受到外界光即可，無其他特殊要求。聲音感應元件可采用常規的-52DB 的駐極體麥克風。注意在純光控感應燈應用場合，應避免自身燈光或其他燈光直射到光敏器件上(有輕微映射可以正常工作)，以防止光控功能誤觸發。另建議分別在 MIC 和 PH 對地各并聯一個 1nF 的電容，以抑制開關噪聲引起的干擾。
