CD5032,有源嵌位電流型PWM控制器芯片,國產LM5032
產品描述：

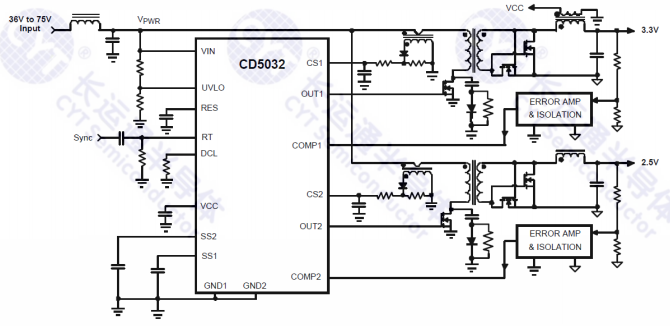

CD5032雙電流模式PWM控制器包 含控制兩個獨立的正向dc/dc轉換器 或一個由兩個交錯功率級組成的單 個大電流轉換器所需的所有功能。 兩個控制器通道操作180°相位差， 從而減少輸入紋波電流。 自身包含一個105V的寬輸入范圍內 工作的穩壓器，以及雙極性器件 +CMOS組合的柵極驅動器，可提供 最大2.5A峰值灌電流能力。最大 PWM占空比可調，降低了原邊側 MOSFET上的應力。其它功能包括 可編程輸入欠壓鎖定，逐周期限 流，打嗝模式響應時間可調，PWM 斜率補償，軟啟動以及具有同步功 能的2MHz振蕩器。

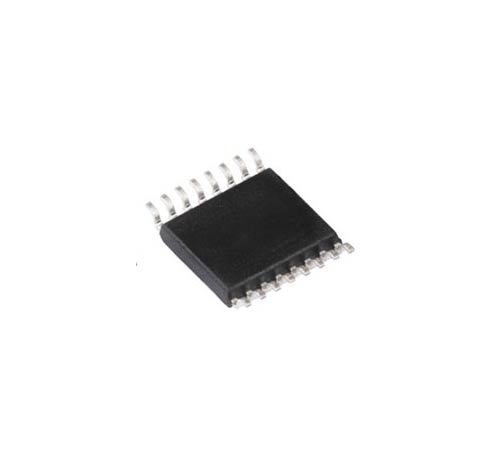

產品特征 ? 雙獨立的PWM電流模式控制器 ? 集成高壓啟動穩壓器 ? 復合2.5A主輸出柵極驅動器 ? 單電阻振蕩器設置，最大頻率可設置 到2MHz ? 同步振蕩器 ? 可編程最大占空比 ? 高電壓下的最大占空比折返 ? 打嗝模式限流可調定時器 ? 集成斜率補償 ? 可調節輸入欠壓鎖定 ? 獨立可調節軟啟動（每個穩壓器） ? 與光耦合器晶體管直接接口 ? 過熱保護 ? 封裝形式：TSSOP16
應用領域 ? DC/DC模塊電源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
